Mạch BMS xe máy điện (Battery Management System) là bo mạch quản trị điện tử giữ vai trò tối quan trọng, được xem như trái tim và lá chắn an toàn của toàn bộ khối pin lithium trên xe máy điện. Khi bo mạch này gặp sự cố, chiếc xe của bạn sẽ đối mặt với tình trạng sập nguồn giữa đường, cắm sạc không vào hoặc nguy hiểm hơn là hiện tượng quá nhiệt gây cháy nổ pin.

Nếu chiếc xe của bạn đang có biểu hiện sụt điện bất thường, việc đầu tiên cần làm là phân biệt rõ sự cố xuất phát từ việc pin xe máy điện bị chai hay thực chất do bo mạch điều khiển pin bị chập hỏng. Tại trung tâm kỹ thuật ONOCENTER (735 Trần Xuân Soạn, Phường Tân Hưng, Quận 7), chúng tôi tiếp nhận rất nhiều trường hợp khối cell pin vẫn còn giữ dung lượng cực tốt trên 85% nhưng xe không thể chạy chỉ vì hỏng cụm Mosfet trên mạch BMS. Hãy cùng các chuyên viên điện tử tại xưởng tìm hiểu sâu về nguyên lý, các dấu hiệu hư hỏng điển hình và giải pháp khắc phục tiết kiệm chi phí nhất ngay sau đây.

Bản Chất Kỹ Thuật: Mạch BMS Xe Máy Điện Là Gì Và Hoạt Động Ra Sao?

Trong cấu tạo của bất kỳ phương tiện giao thông chạy điện nào (như VinFast Feliz, Klara, Evo200, Yadea, Dat Bike hay các dòng xe độ pin cao cấp), nguồn năng lượng không đến từ một viên pin đơn lẻ mà được ghép nối tiếp và song song từ hàng chục, thậm chí hàng trăm cell pin lithium-ion (18650, 21700) hoặc phôi pin lithium sắt photphat (LiFePO4).

Do đặc tính hóa học cực kỳ nhạy cảm của lithium, các cell pin chỉ hoạt động ổn định trong một dải điện áp và nhiệt độ rất hẹp:

• Ngưỡng điện áp an toàn cho pin NMC/Li-ion: Từ 3.0V (cắt xả) đến 4.2V (ngắt sạc).
• Ngưỡng điện áp an toàn cho pin LFP: Từ 2.5V (cắt xả) đến 3.65V (ngắt sạc).

Nếu một cell pin bị sạc vượt quá ngưỡng tối đa, chất điện phân sẽ phân hủy sinh khí, dẫn đến phồng rộp và bốc cháy. Ngược lại, nếu cell pin bị xả tụt dưới ngưỡng cắt, cấu trúc mạng tinh thể bên trong sẽ sụp đổ, khiến cell chết vĩnh viễn không thể phục hồi. Mạch BMS xe máy điện chính là hệ thống điện tử chuyên trách đo lường liên tục từng mili-vôn (mV) trên từng nhánh cell thông qua bó dây balance đa sợi, kết hợp vi điều khiển MCU để ra quyết định đóng hoặc ngắt dòng điện ngay lập tức khi phát hiện bất kỳ dấu hiệu bất thường nào.

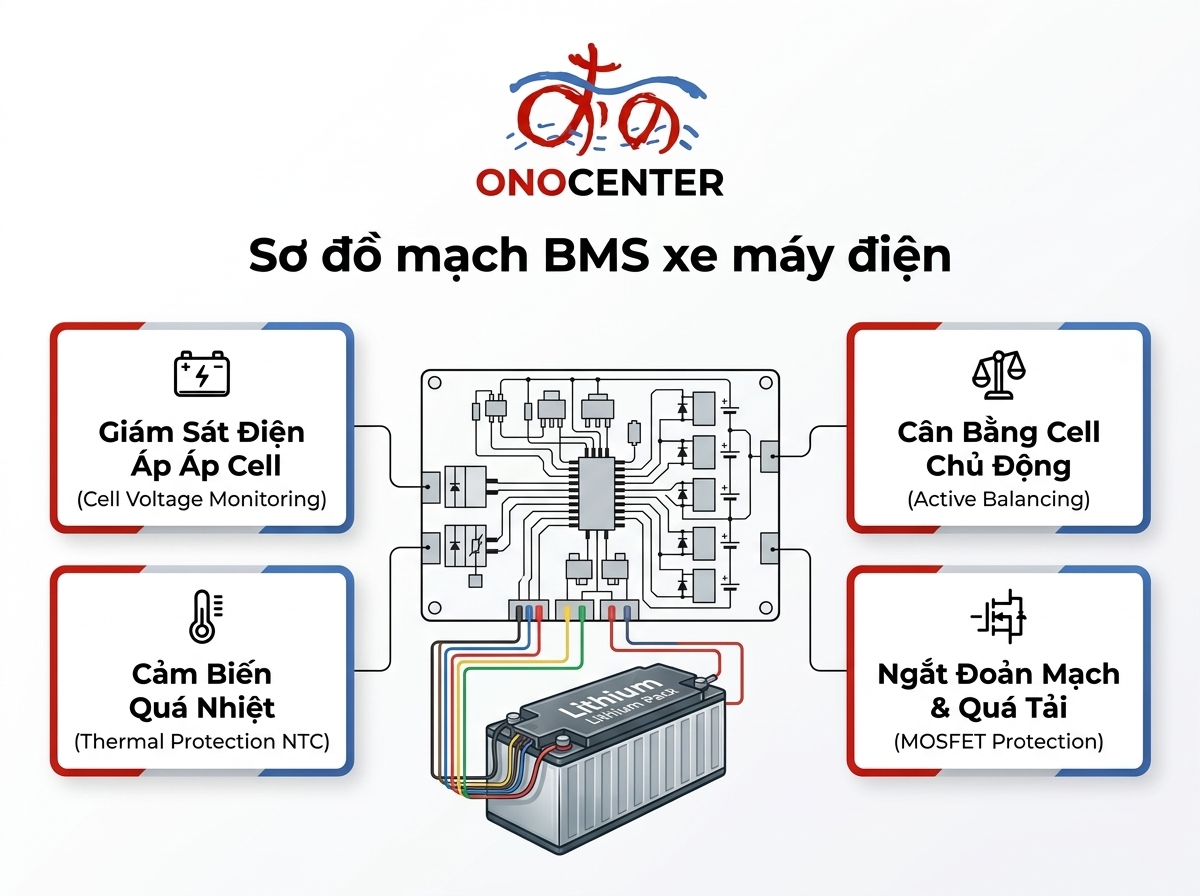

5 Chức Năng Sống Còn Của Bo Mạch BMS Đối Với Xe Điện

Một bộ bo mạch quản trị pin chất lượng cao trên xe máy điện đảm nhiệm cùng lúc 5 chức năng an toàn không thể thay thế:

1. Giám Sát Điện Áp Và Bảo Vệ Sạc/Xả Toàn Diện

BMS liên tục đọc điện áp của từng cell đơn lẻ và tổng điện áp của cả pack pin:

• Bảo vệ quá sạc (Overcharge Protection): Khi pin đang nạp và có bất kỳ một cell nào chạm ngưỡng giới hạn trên (ví dụ 4.25V), BMS sẽ gửi tín hiệu kích ngắt hàng Mosfet sạc, ngăn chặn triệt để nguy cơ cháy nổ do phồng cell.
• Bảo vệ quá xả (Overdischarge Protection): Khi xe đang vận hành và điện áp của cell yếu nhất chạm ngưỡng đáy an toàn (ví dụ 3.0V), BMS lập tức ngắt cổng xả, buộc xe ngắt nguồn để bảo toàn tuổi thọ vật lý cho cell pin.

2. Cân Bằng Điện Áp Giữa Các Cell Pin (Cell Balancing)

Sau hàng trăm chu kỳ sạc và xả, các cell pin trong cùng khối sẽ xuất hiện sự chênh lệch nội trở và dung lượng do nhiệt độ phân bố không đều trong vỏ hộp. Hiện tượng này gọi là lệch áp (voltage imbalance). Mạch BMS tích hợp chức năng cân bằng để giải quyết vấn đề này:

• Cân bằng thụ động (Passive Balancing): Xả bớt điện áp của những cell đầy hơn thông qua các điện trở nhiệt công suất nhỏ trên bo mạch.
• Cân bằng chủ động (Active Balancing): Điều chuyển năng lượng dư thừa từ cell có điện áp cao sang nạp bổ sung cho cell có điện áp thấp hơn với hiệu suất vượt trội, giúp đồng nhất dung lượng của toàn bộ pack pin.

3. Kiểm Soát Nhiệt Độ Khối Pin (Thermal Management)

Nhiệt độ là kẻ thù số một của pin lithium. Trên các bo mạch BMS thông minh luôn có từ 2 đến 4 đầu dò nhiệt điện trở NTC được gắn ép sát vào giữa các khối cell và bề mặt phiến nhôm tản nhiệt của bo mạch. Khi phát hiện nhiệt độ pack pin vượt quá 65°C trong lúc chạy gắt hoặc vượt quá 55°C trong lúc cắm sạc nhanh, BMS sẽ tự động ngắt tải để làm mát tự nhiên, ngăn ngừa thảm họa thoát nhiệt dây chuyền (Thermal Runaway).

4. Bảo Vệ Quá Dòng Và Ngắt Đoản Mạch Tức Thời

Khi bạn chở tải nặng tăng tốc đột ngột hoặc động cơ xe bị kẹt bạc đạn, dòng xả có thể vọt lên gấp 3-4 lần dòng định mức. BMS sử dụng thanh điện trở Shunt siêu chính xác hoặc cảm biến Hall để theo dõi dòng điện thực tế:

• Quá dòng vận hành: Tự động cắt nguồn sau vài mili-giây nếu dòng vượt ngưỡng cho phép.
• Đoản mạch chập dây: Cắt dòng tức thì chỉ trong vòng vài micro-giây (µs), bảo vệ an toàn cho cả cụm dây điện sườn xe và bộ điều tốc IC/MCU.

5. Giao Tiếp Dữ Liệu Thông Minh (Smart BMS)

Đối với các dòng xe điện thế hệ mới như VinFast hay các bộ pin độ cao cấp sử dụng Smart BMS (Ant BMS, Daly Smart, JK BMS), mạch còn sở hữu chip giao tiếp CAN-bus, RS485, UART hoặc Bluetooth. Người dùng và kỹ thuật viên có thể mở ứng dụng trên điện thoại thông minh để xem chính xác nội trở, nhiệt độ từng cell, phần trăm dung lượng thực tế (SOC) và chu kỳ sạc xả (Cycle count) trong tích tắc.

6 Dấu Hiệu Nhận Biết Mạch BMS Xe Máy Điện Đã Bị Hỏng

Khi bo mạch quản lý pin gặp sự cố, chiếc xe sẽ phát ra những tín hiệu cảnh báo rất rõ ràng. Bạn cần lưu ý 6 biểu hiện đặc trưng dưới đây:

1. Xe bị sập nguồn đột ngột khi kéo ga: Bạn đang di chuyển bình thường, vạch pin trên đồng hồ hiển thị 60-70%, nhưng vừa vặn mạnh tay ga để leo dốc cầu hoặc vượt xe là toàn bộ hệ thống điện vụt tắt. Khi tắt chìa khóa bật lại thì xe có điện trở lại nhưng ga lên là lại ngắt. Đây là dấu hiệu điển hình của việc Mosfet đường xả trên BMS bị đánh thủng hoặc mạch kích sai dòng bảo vệ.
2. Cắm sạc không vào điện hoặc sạc nhấp nháy đèn liên tục: Cục sạc bình thường nhưng khi cắm vào cổng sạc của xe thì quạt sạc không quay, đèn sạc nhảy nhót giữa đỏ và xanh hoặc báo lỗi quá áp. Nguyên nhân do cổng Mosfet sạc trên BMS bị hở mạch, đứt cầu chì nhiệt hoặc IC nhận diện sạc bị tê liệt.
3. Pin sạc rất nhanh đầy nhưng chạy vài kilomet đã cạn: Bo mạch BMS bị lỗi mạch cân bằng cell khiến nó đọc sai điện áp tổng, dẫn đến ngắt sạc sớm khi pin thực tế chỉ mới nạp được 30-40% dung lượng.
4. Màn hình xe báo lỗi giao tiếp hoặc biểu tượng tam giác cảnh báo: Trên các dòng xe máy điện có hệ thống kết nối CAN-bus như VinFast Evo200, Feliz hay Yadea, khi BMS gặp lỗi giao diện truyền tin, màn hình taplo sẽ hiện mã lỗi động cơ/pin và khóa không cho xe vận hành.
5. Pack pin có mùi khét nhẹ hoặc nóng ran một góc: Khi tháo nắp cốp hoặc khu vực để pin ngửi thấy mùi nhựa thông cháy hoặc mùi khét mạch in, sờ tay vào vị trí đặt mạch BMS thấy nóng rát tay. Hiện tượng này cảnh báo có linh kiện dán SMD hoặc Mosfet đang bị chập nhiệt nghiêm trọng.
6. Bó cáp cân bằng (Balance Wire) bị oxy hóa, đứt ngầm: Do nước mưa hoặc hơi ẩm thẩm thấu vào vỏ pin sau thời gian dài sử dụng ở môi trường độ ẩm cao tại TP.HCM, các giắc cắm balance 16S, 20S, 24S bị rỉ sét mục gãy, khiến BMS không đo được điện áp cell và tự động khóa bảo vệ.

Bảng So Sánh Các Lỗi Hư Hỏng Mạch BMS Thường Gặp & Hướng Xử Lý

Dưới đây là bảng tổng hợp các ca bệnh BMS thực tế được ghi nhận và xử lý tại xưởng sửa chữa chuyên sâu ONOCENTER:

⚡ BẠN ĐANG PHÂN VÂN CHI PHÍ SỬA BO MẠCH HAY THAY PIN MỚI?

Đừng vội chi số tiền lớn để mua pack pin mới khi chưa được chẩn đoán chính xác! Hơn 60% xe điện chỉ cần phục hồi hoặc thay mới bo mạch quản lý là có thể hoạt động hoàn hảo như ban đầu.

👉 Xem dự toán chi phí chi tiết từng hạng mục tại Báo Giá Dự Toán Online

👉 Tìm hiểu thêm về dịch vụ bảo dưỡng tổng thể tại sửa xe máy điện Quận 7

Chi Phí Sửa Chữa & Thay Thế Mạch BMS Xe Máy Điện Bao Nhiêu Tiền?

Mức chi phí khắc phục sự cố bo mạch BMS phụ thuộc trực tiếp vào dòng xe, điện áp danh định của khối pin (48V, 60V, 72V) và mức độ hư hại của linh kiện điện tử. Tại trung tâm ONOCENTER, mọi hạng mục đều được báo giá công khai minh bạch trước khi thợ tiến hành thao tác:

1. Chi Phí Khắc Phục & Sửa Chữa Linh Kiện Bo Mạch

• Thay thế dàn Mosfet công suất xả/sạc: 250.000đ – 450.000đ (Sử dụng Mosfet nhập khẩu chịu dòng cao, tản nhiệt tốt).
• Xử lý đứt cáp, thay giắc balance và chống oxy hóa: 150.000đ – 300.000đ.
• Xử lý lỗi truyền thông CAN-bus, sửa mạch vi xử lý: 350.000đ – 550.000đ.

2. Chi Phí Thay Mới Bo Mạch BMS Đồng Bộ

Trong trường hợp bo mạch cũ đã bị chập cháy nghiêm trọng, việc thay mới là chỉ định bắt buộc để đảm bảo an toàn tuyệt đối:

• Mạch BMS tiêu chuẩn chống nước (Dòng phổ thông 48V – 60V cho xe Pega, Dibao, Anbico): 600.000đ – 900.000đ (Bảo hành 6 tháng).
• Mạch BMS công suất lớn chịu dòng đỉnh 80A – 120A (Hệ 60V – 72V cho xe độ, xe tốc độ cao): 950.000đ – 1.450.000đ (Bảo hành 6 tháng).
• Mạch Smart BMS có Bluetooth & Màn hình App (Ant BMS, JK BMS, Daly Smart BMS): 1.400.000đ – 2.200.000đ (Tích hợp cân bằng chủ động Active Balance 1A - 2A, bảo hành 12 tháng).
• Mạch BMS zin đồng bộ phần mềm xe VinFast/Yadea: 1.500.000đ – 2.500.000đ (Hỗ trợ nạp firmware nhận diện hiển thị đồng hồ zin 100%).

Lưu ý: Bảng giá đã bao gồm công tháo lắp pack pin, vệ sinh kiểm tra tổng thể và test sạc xả tải thực tế bằng máy chuyên dụng.

Quy Trình 6 Bước Kiểm Tra & Phục Hồi Mạch BMS Chuyên Nghiệp Tại ONOCENTER

Để đảm bảo an toàn phòng chống cháy nổ và chuẩn xác từng thông số kỹ thuật, đội ngũ thợ lành nghề tại ONOCENTER tuân thủ nghiêm ngặt quy trình kiểm định 6 bước:

1. Bước 1: Tiếp nhận và đo quét tổng thể pack pin: Sử dụng đồng hồ đo nội trở và máy quét xung để kiểm tra điện áp tổng, dòng rò vỏ pin và kiểm tra xem có cell nào bị tụt áp dưới mức an toàn hay không.
2. Bước 2: Cách ly an toàn và tháo rã hộp pin: Thực hiện trong khu vực kỹ thuật khô ráo, tháo giắc kết nối nguồn chính và cáp balance để cách ly hoàn toàn bo mạch BMS ra khỏi cụm cell.
3. Bước 3: Soi kính lúp kỹ thuật & đo kiểm linh kiện bo mạch: Dùng máy hiện sóng Oscilloscope và đồng hồ vạn năng kiểm tra từng cặp Mosfet, mạch cấp nguồn phụ 3.3V/5V, IC quản lý điện áp và các điện trở shunt đo dòng.
4. Bước 4: Sửa chữa phần cứng hoặc lắp đặt BMS mới: Tiến hành thay thế linh kiện dán đạt chuẩn công nghiệp hoặc đấu nối bo mạch BMS mới với trình tự hàn dây balance chuẩn từ B0, B1… đến B-cuối cùng nhằm tránh sốc điện vi xử lý.
5. Bước 5: Chạy thử nghiệm sạc xả bằng máy tải giả thông minh: Kết nối khối pin với trạm sạc xả tự động. Cho xả dòng lớn liên tục 30A – 50A để kiểm tra khả năng chịu nhiệt và phản xạ ngắt của BMS; sau đó nạp lại dòng chuẩn để xác nhận chức năng cân bằng cell hoạt động hoàn hảo.
6. Bước 6: Niêm phong keo chống ẩm và bàn giao xe: Phủ lớp sơn keo phủ mạch chuyên dụng (Conformal Coating) chống ẩm nước triều cường, đóng kín vỏ pin với gioăng cao su chịu nhiệt, lắp lại lên xe và dán tem bảo hành chính hãng.

Vì Sao Khách Hàng Quận 7 Luôn Tin Chọn ONOCENTER Để Sửa Chữa Mạch Pin?

• Thiết bị kiểm định hiện đại: Sở hữu trạm đo cân bằng điện áp chủ động, máy sạc xả giả lập hành trình và máy hàn laser chuyên dụng cho pin lithium.
• Linh kiện điện tử chuẩn hãng: Cam kết sử dụng Mosfet chính hãng (NXP, Infineon) và các dòng Smart BMS có thương hiệu quốc tế uy tín.
• Minh bạch tuyệt đối: Khách hàng được trực tiếp theo dõi quá trình đo đạc và thông báo tình trạng pin trước khi quyết định sửa chữa.
• Kỹ thuật viên am hiểu sâu: Đội ngũ thợ được đào tạo bài bản về an toàn điện cao áp trên xe điện VinFast, Yadea và các hệ thống pin độ.
• Chính sách bảo hành tận tâm: Mọi dịch vụ sửa chữa và thay thế bo mạch quản lý pin đều được bảo hành dài hạn từ 6 đến 12 tháng bằng mã điện tử tiện lợi.

Nếu phương tiện của bạn đang có biểu hiện sụt điện, không nhận sạc hoặc báo lỗi bất thường, đừng ngần ngại liên hệ ngay với trung tâm để được kiểm tra và tư vấn kỹ thuật hoàn toàn miễn phí.
